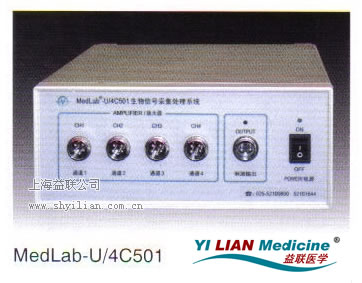

MedLab-U/4C501生物信號采集處理系統是南京美易公司參考PowerLab、BioLab等國外儀器，在我公司原MedLab-U系列產品的基礎上新開發的新產品。該型產品總結了各種產品的優缺點，按實用要求制定技術指標，采用目前新的高集成度的芯片，使系統性能有了很大提高。外形如圖
一、新增及主要改進點
¶ 采用高輸入阻抗（10E12Ω，3pF）、低噪聲、低漂移高性能儀用放大器芯片做前置，抗干擾能力強，線性度好，測量精度高。
¶ 采用USB2.0接口傳輸數據，速度更快，保證了高速連續的數據采集。
¶ 新加了9階貝塞爾低通濾波器，接近理想低通濾波。
¶ 新加50Hz硬件陷波電路�；�跟蹤電路。
¶ 擴大輸入電平范圍到±1.2V，這對較大極化電壓時弱小信號的場合尤為重要。
¶ 放大倍數從1、2、5倍到50000倍，可適應各種不同類型信號的放大。
¶ 刺激器輸出幅度加大到100V，電流達100mA，采用光電隔離，安全可靠。
二、放大器技術指標
|
序號 |
項目 |
參數要求 |
|
1 |
通道數 |
4通道放大器，性能一樣，參數實時程控可調，貼片工藝。 |
|
2 |
輸入方式 |
雙端平衡差動輸入 |
|
3 |
輸入阻抗 |
100MΩ |
|
4 |
增益換檔 |
1、2、5、10、20、50、100、200、500、1000、2000、5000、10000、20000、50000 共十五檔程控切換。 |
|
5 |
增益準確度 |
0.5%(F.S)(預熱1小時后測量) |
|
6 |
增益穩定度 |
0.05%/h(預熱1小時后測量) |
|
7 |
線性度 |
滿度的0.1% |
|
8 |
失真度 |
小于1% |
|
9 |
頻帶寬度 |
DC-30KHz(+0.5dB — -3dB) |
|
10 |
噪聲 |
小于3μVRMS(輸入短路，在大增益30K帶寬時折算至輸入端)
小于2μVRMS(輸入短路，在大增益10K帶寬時折算至輸入端) |
|
11 |
共模抑制 |
>100dB |
|
12 |
時間漂移 |
小于3μV/小時(輸入短路，在大增益時折算至輸入端)。 |
|
13 |
溫度漂移 |
小于3μV/小時(輸入短路，在大增益時折算至輸入端)。 |
|
14 |
上限頻率 |
DC-30KHz 10檔，使用時可任意輸入上限頻率。 |
|
15 |
濾波器特性 |
9階貝塞爾低通濾波器。 |
|
16 |
時間常數 |
DC、5s、2s、1s、0.2s、0.02s、0.002s、0.001s、0.0005s九檔程控切換。 |
|
17 |
50Hz陷波 |
有。衰減32dB。 |
|
18 |
基線跟蹤 |
有�？捎行У目朔�漂移。 |
|
19 |
監聽功能 |
四通道任意監聽。 |
|
20 |
記滴功能 |
四通道均可記錄，可記錄總滴數，滴速，任意時間段的滴數、滴速。 |
刺激器技術參數：
|
序號 |
項 目 |
參數要求 |
|
1 |
幅度 |
0-100V步長1mv. |
|
2 |
輸出電流 |
100mA |
|
3 |
波寬 |
0.1-600ms,程控調節步長0.1ms |
|
4 |
延時 |
1-250ms,程控調節步長1ms |
|
5 |
工作方式 |
單刺激、串刺激、主周期刺激、自動間隔調節刺激、自動幅度調節刺激、自動波寬調節刺激、自動頻率調節刺激 7種 |
|
6 |
刺激脈沖數 |
任意。 |
|
7 |
刺激串長 |
任意，可長至分鐘、小時。 |
|
8 |
串刺激間隔 |
任意，可長至分鐘、小時。 |
